产品概述

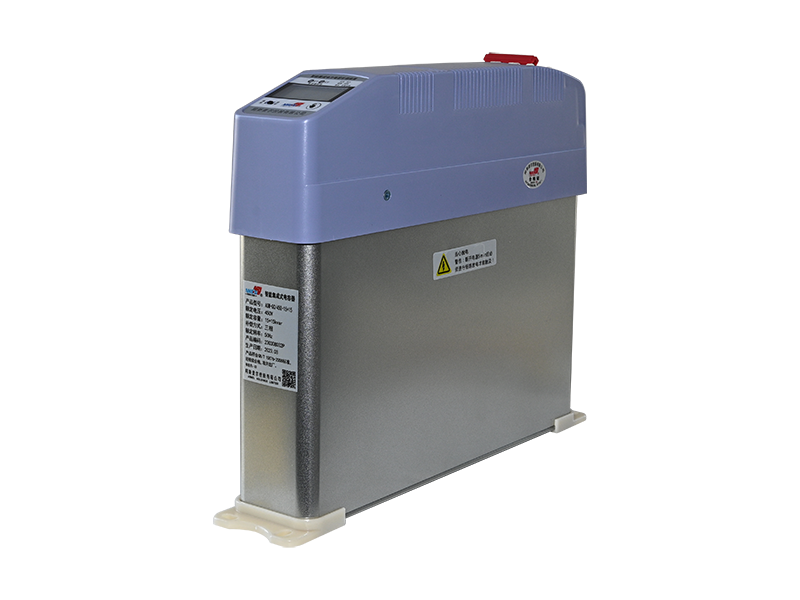

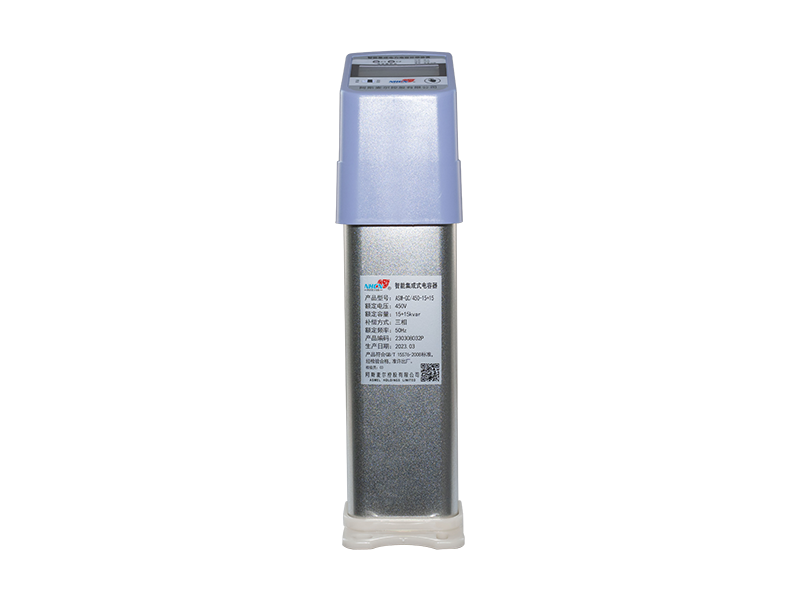

ASM-GC/450-15+15 智能集成式电容器是0.4kV低压配电网降低线损、提高功率因数、改善电能质量和节能降耗的智能型无功补偿装置。集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等先进技术。补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

独有创新

①自动组网（自动识别设置主机、自动设置引D)

②自动查询（电网参数、电容工作状态】

③自动保护（电压、电流、谐波、短路、缺相、三相不平衡等问题的自动保护）

④自动设置（主机控制参数设置，从机自动更新）

⑤维护方便（接好线后，自动入网，无需设置）

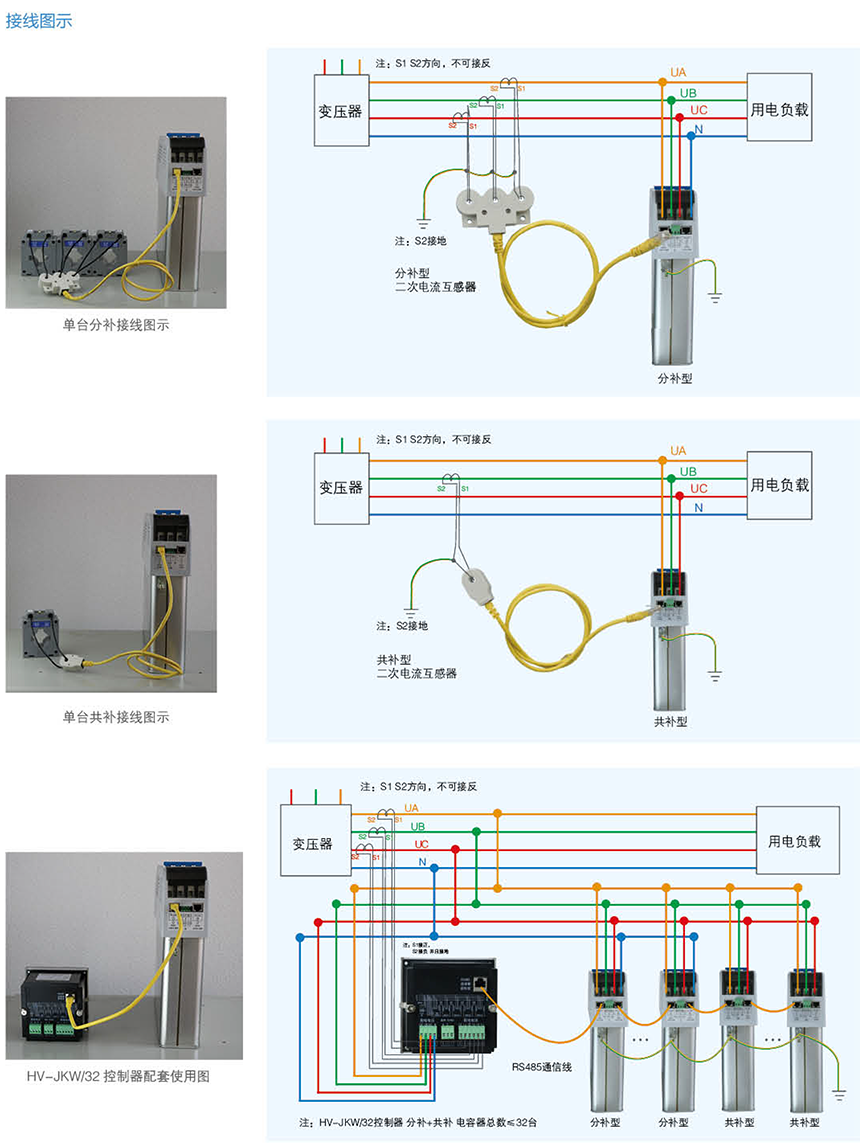

⑥接线简单（设计简洁明了、接线一目了然）

(可定制不锈钢外壳型)

应用领域

本电容补偿装置为改善供电功率因数、提高电网效率提供解决方案。主要应用领域有：

◆工厂配电系统

◆居民小区配电系统

◆市政商业建筑

◆交通隧道配电系统

◆箱变、成套柜、户外配电箱

正常工作条件和安装条件

◆环境空气温度：-25℃~+55℃；

◆相对湿度：40℃时≤20%；20℃时≤90%；

◆海拔高度：≤2000m;

◆环境条件：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动。

主要参数及其它条件

◆测量误差

电压：≤±0.5%，电流：≤±0.5%，有功功率：≤±1%，功率因数：≤±1%，温度：士1℃

◆保护误差

电压：≤士0.5%，电流：≤士0.5%，温度：±1℃，时间：±0.1s

◆无功补偿参数

无功补偿误差：≤最小电容器容量的50%，电容投切时间：≥10s,可自行设定为10s~180s之间，

◆可靠性参数

控制准确率：100%，投切允许次数：100万次，电容器容量运行时间衰减率：≤1%/年，电容器容量投切衰减率：≤0.1%/万次

◆电源条件：工作电压：380V±20%；谐波电压：正弦波，总畸变率不大于5%；额定频率：50Hz或60Hz;谐波电流：共公连接点的皆波电流允许值不超过GB/T14549-

1993标准值要求。功率消耗：≤3W。

◆执行标准：电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路均符合GB/T15576-2008《低压成套无功功率补偿装置》

中对应条款的要求。
