一、适用范围：

       JKG系列无功功率补偿控制器在正常负荷时能将系统功率因数提高到用户指定的范围内，可调节的低负荷闭锁功能，可有效地防止电容器投切震荡，具有极强的抗干扰能力，对谐波不敏感。

二、功能特点：

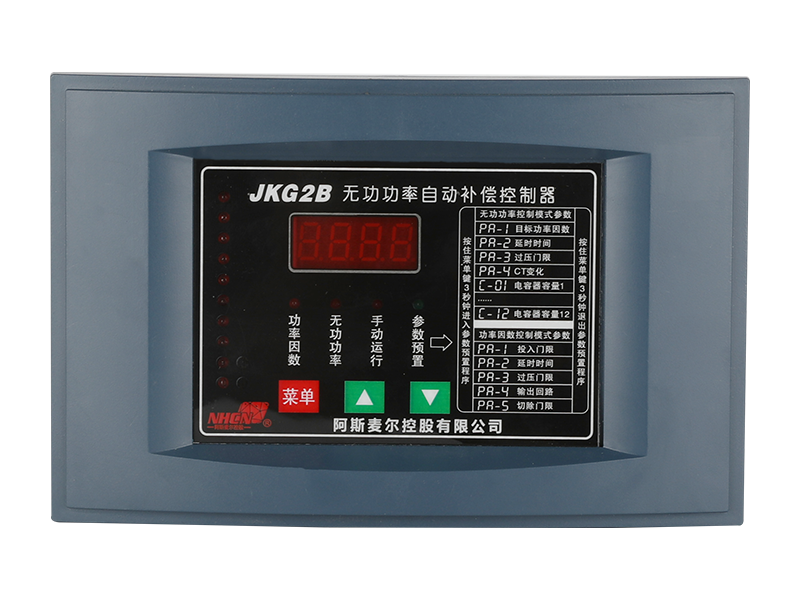

   指针式COSΦ表或数码指示功率因数。

   具有功率因数和无功电流两套监测系统，使全负荷范围控制精确。

   电流取样信号的输入阻抗小于0.1欧，可直接从计量回路中取出。

   过电压、欠流、投入门限可调。

   具有试验、自动两种工作方式。

   循环投切。

   输出路数4、6、8、10路。

三、适用条件：

      海拔高度不超过2500米。

      环境温度在-25℃~+70℃。

      空气湿度在40℃时不超过90%

      周围环境无腐蚀气体，无导电尘埃，无易燃易爆介质存在。

      安装地点无剧烈震动。

      电压波动范围不大于±10%。

四、技术参数：

      基本参数：

      额定电压：AC220±10%

      额定电流：AC 0-5A

      额定频率：50Hz±5%

      控制参数

      灵敏度：300mA

      COSφ预置： 0.90-1.00；出厂预置0.93

      投切延时：30s±5s

      过压保护：230V-265V；出厂预置240V

      触点容量：每支路AC220V×10A/AC380V×5A

      可使用的型号有JKG2B、JKL2B

五、产品尺寸：

JKG2B、JKL2B型开孔尺寸162×102mm
